La abrazadera en el transformador corriente para la abrazadera actual 240A del multímetro de la aleación de níquel e hierro entró la abertura grande del mandíbula

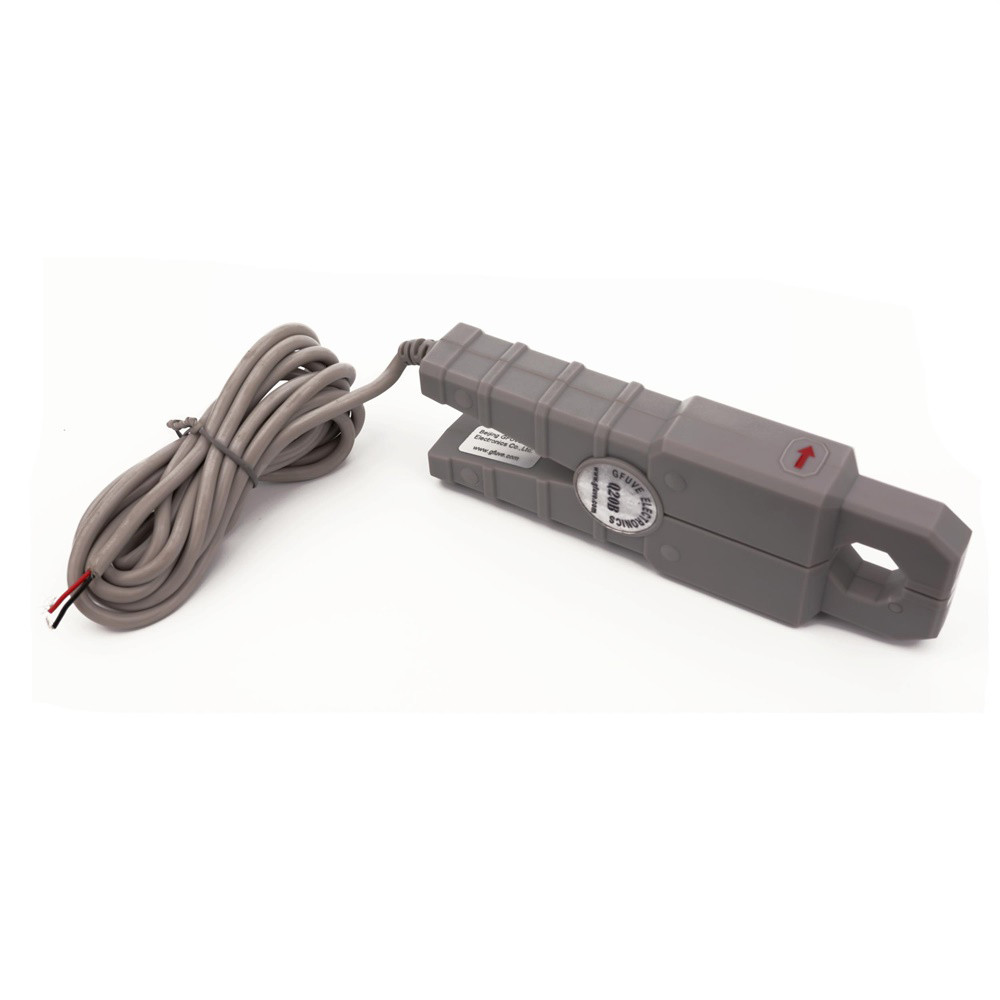

La abrazadera de GFUVE Q20B en el transformador corriente para la abrazadera actual 240A del multímetro de la aleación de níquel e hierro entró la abertura grande del mandíbula



Exactitud actual 0,5% del fabricante del sensor de la aleación de níquel e hierro de la base partida del 1000:1 del ratio



En la ingeniería eléctrica y electrónica, una abrazadera actual. Q20B-2 es un dispositivo eléctrico que tiene mandíbulas que abierto permitir el afianzar con abrazadera en un conductor. Esto permite la medida de la corriente en un conductor sin la necesidad de hacer el contacto físico, o de desconectarlo para la inserción.



Los sensores actuales del mandíbula abrible del modelo Q20B-2 son dispositivo de la mejor-en-clase para el uso con los metros de poder, analizadores del poder y DMMs. El ratio, clase, todo puede estar modifica para requisitos particulares si usted tiene otros parámetros.



Las puntas de prueba actuales son dominantes al diseño acertado de dispositivos eléctricos, de instrumentos de prueba, y de componentes electrónicos. Las puntas de prueba trabajan con los dispositivos de la prueba son ideales para las corrientes de medición con la alta exactitud que les hace las herramientas imprescindibles para evaluar el consumo actual y controlan la corriente. Estos últimos años, los clientes están intentando puntas de prueba actuales con alta sensibilidad para aumentar la exactitud del diseño y de la verificación. GFUVE ofrece la amplia gama de sensores actuales.



La señal de la corriente o del voltaje de salidas de la punta de prueba directamente proporcional a la corriente medida, de tal modo proveyendo de capacidades de medición y de exhibición actuales a los instrumentos las entradas de poca intensidad o del voltaje.



Los metros de la abrazadera del transformador corriente de GFUVE se equipan de los mandíbulas rígidos de hecho del hierro de la ferrita. Los mandíbulas son envueltos individualmente por las bobinas del alambre de cobre. Junto, forman un centro magnético durante medidas. Su operación básica es como la de un transformador. Trabaja con una vuelta primaria, o el enrrollamiento, que en casi todos los casos es el conductor.



La punta de prueba actual de la abrazadera de Amprobe Q20B mide la corriente de la CA o de DC sin el tacto o la interrupción del circuito. La abrazadera tiene dos mandíbulas que cabido alrededor de un 1,0" el conductor (20 milímetros) para convertir una señal de gran intensidad a una señal de bajo nivel así que a él del milivoltio se pueda leer por un dispositivo de la prueba.



Tres abrazaderas actuales de la gama dual de la precisión (20 A/200 A) para los usos secundarios del transformador corriente…. El sistema de GFUVE de 3 20 A/200 las abrazaderas actuales amplía las capacidades los madereros de la serie GF438II y GF312V2 de GFUVE con la dual-gama 20 A/200 A.





Características



1. Gama de la medida de 1mA a la CA 200A



2. Tamaño pequeño, compacto



3. Diseño ergonómico mejorado y operación fácil



4. Desplazamiento de fase bajo para la medida de poder



5. Con la capacidad de carga ≤4Ω



6. Modelo de la salida: Ventaja hecha salir (los 2.5m)





Usos



1. Calibrador del metro de la energía eléctrica (en sitio)



2. Tipo doble probador de tierra de la abrazadera de la resistencia



3. Tipo doble metro de la abrazadera del voltamperio de la fase



4. Multímetro de Digitaces



5. Metro multifuncional de la energía



6. Osciloscopio



7. Analizador de la calidad del poder



8. Instrumentos hechos juego



9. Instrumento de la calibración en sitio









Parámetro



Parámetros eléctricos
Ratio	1000: 1 o 2000:1 (modificado para requisitos particulares)
Clase de la exactitud	0,1%, 0,2%, 0,5%
Corriente primaria	0 - CA 200A
Corriente secundaria	0 - CA 200mA o 0 - CA 200mV (modificada para requisitos particulares)
Max. Cont. Corriente de entrada	240A
Sobre categoría del voltaje	CAT III 600V
Señal de salida (corriente de la CA)	De 0 a 200mA CA en la corriente de entrada nominal
Señal de salida (voltaje ca)	De 0 a 200mV CA en la corriente de entrada nominal
Gama de frecuencia	40Hz-2000Hz
Fuerza dieléctrica	3KV 50Hz/60Hz en 1 minuto
Gama de temperaturas	-20°C a +55°C
Salida	cable de 2,5 metros con el conector D01
Conductores no aislados máximos del voltaje	600 V
Estándar	EN 61010-1, EN 61010-2-032, IEC60044-1
Instalación	Tipo de la abrazadera
Modo de salida	Ventaja hecha salir (los 2.5m)
Parámetros mecánicos
Dimensiones (L x W x H) (milímetro)	56 x 168 x 27
(G) del peso	350
Llevando a cabo el diámetro de alambre (milímetro)	φ20
Abertura máxima del mandíbula (milímetro)	20
Color	Gris
Material	PC+ABS+Polycarbonate, UL94 V0



Fotos
