Descripción de producto

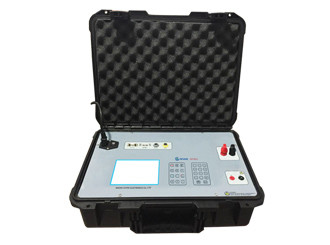

Sistema de prueba portátil del metro de la energía la monofásico GF1021 usado para probar el metro de la energía la monofásico. Adopte la tecnología madura del sintético y del amplificador de potencia de la señal, la fuente del voltaje de la alta precisión y la salida actual de la fuente. Ampliamente utilizado en laboratorio y campo, y entonces como fuente estándar la monofásico.







CARACTERÍSTICAS

Clase 0,05 de la exactitud

0-120A, 0-500V

Pruebe el metro 3pcs o 2pcs síncrono

Comience a probar y arrástrese prueba

Estándar de referencia y fuente de energía integrada

Pruebe por automático o manual

pantalla TFT táctil de 7 pulgadas

Peso 8Kg ligero

Datos del metro de la energía de los sistemas del registrador 500

Sobrecarga, cortocircuito, protección de circuito abierto







FUNCIONES

Instalaciones del metro de prueba en 1P2W

Metro mecánico de medición y metro eléctrico

Medidas del poder y de la energía para el poder activo, reactivo y evidente

Frecuencia, desplazamiento de fase y factor de poder de medición

Análisis de espectro armónico para el voltaje y corriente hasta el 51o orden

Medición del factor de distorsión

Representación del vector de los valores de medición

Energía que dosifica con fuente actual incorporada y fuente del voltaje







PARÁMETROS

Parámetros eléctricos
Clase de la exactitud	0,05%, 0,1%
Fuente de alimentación	Una CA 85-265V, frecuencia 50/60Hz de la fase.
Salida del voltaje ca
Gama	57.7V, 100V, 220V, 380V; 500V máximo
Gama de ajuste	(0-120) %RG(1)
Fineza del ajuste	0.01%RG, 0.1%RG, 1%RG, 10%RG como opcional.
Estabilidad	0.01%/120s
Distorsión	0,1% (carga No-capacitiva)
Carga de la salida	30VA máximo
Exactitud de medición	0.05%RG
Salida actual de la CA
Gama	200mA, 1A, 5A, 20A, 100A; 120A máximo
Gama de ajuste	(0-120) %RG
Fineza del ajuste	0.01%RG, 0.1%RG, 1%RG, 10%RG como opcional.
Estabilidad	<0>
Distorsión	el ≤0.1% (carga No-capacitiva)
Carga de la salida	50VA máximo
Exactitud	0.05%RG
Salida de poder
Estabilidad de la salida de poder activo	<0>
Estabilidad de la salida de poder reactivo	<0>
Exactitud de medición del poder activo	0.05%RG
Exactitud de medición del poder reactivo	0.1%RG
Salida de la fase
Gama de ajuste de la salida	0°-359.999°
Fineza del ajuste de la salida	10, 1, 0,1, 0,01 como opcional.
Resolución	0.01°
Exactitud	0.03°
Factor de poder
Gama de ajuste	-1 ~ 0 ~ 1
Resolución	0,0001
Exactitud de la medida	0. 0005
Salida de la frecuencia
Gama de ajuste	40Hz-70Hz
Fineza del ajuste de la salida	5Hz, 1Hz, 0.1Hz, 0.01Hz como opcional.
Resolución	0.001Hz
Exactitud	0.005Hz
Ajuste de /Current/Harmonic del voltaje
Número armónico	2-51times
Contenido armónico	0-40%
Fase armónica	0-359.99
Exactitud armónica del ajuste	(el 10%±0.1%) RD(2)
Error de medida de la energía del poder
Energía del poder activo	0.05%RG
Energía del poder reactivo	0.1%RG
Salida de pulso del poder
Tipo del pulso del poder	pulso activo, pulso reactivo
Salida de pulso del poder activo	5V, 10mA
Entrada del pulso del poder
Tipo del pulso de la energía	el pulso activo y reactivo de la ayuda, la entrada más alta del pulso del poder de la frecuencia es 180K.
Parámetros mecánicos
Dimensiones (W×D×H) (milímetros)	325×275×135
Peso (kilogramo)	8
Condiciones ambientales
Temperatura ambiente	-10°C a +50°C
Humedad relativa	35%-85%
(1) gama de medios de RG, lo mismo que abajo; (2) el RD significa el contenido armónico setted, armónico puede ser un de salida única, también de salida múltiple.





GUÍA DE LA SELECCIÓN

NO.	Exactitud	Gama del voltaje	Gama actual	Peso
102112001	0,10%	0-500V	0-120A	12KG
1021120005	0,05%	0-500V	0-120A	12KG
10216001	0,10%	0-500V	0-60A	10KG
102160005	0,05%	0-500V	0-60A	10KG
10212401	0,10%	0-300V	0-24A	8KG
102124005	0,05%	0-300V	0-24A	8KG
10211201	0,10%	0-300V	0-12A	6.5KG
102112005	0,05%	0-300V	0-12A	6.5KG
