Lugar de origen: | China |
---|---|
Nombre de la marca: | GFUVE |
Certificación: | CE UL |
Número de modelo: | P50-1000/5a |
Cantidad de orden mínima: | 3 |
Precio: | Negotiable |
Detalles de empaquetado: | Caja del cartón de la exportación |
Tiempo de entrega: | dentro de 7 días |
Condiciones de pago: | T/T, Western Union, L/C, L/C, D/A, D/P |
Capacidad de la fuente: | 5000 piezas por mes |
Ratio: | 1000: 5 o 1000:1 (modificados para requisitos particulares) | Exactitud: | 0,2% o 0,1% |
---|---|---|---|
Corriente primaria: | 0 - CA 1000A | Salida secundaria: | 5mA/A o 1mA/A |
Señal de salida: | 1V, 2V, CA 5V en la corriente de entrada nominal o modificada para requisitos particulares | Gama de frecuencia: | 10Hz-2MHz |
Fuerza dieléctrica: | 3KV 50Hz/60Hz en 1 minuto | Gama de temperaturas: | -20°C a +55°C |
Nombre: | abrazadera 1000A en el transformador corriente del ct | Uso: | analizador de la calidad del poder y PQA |
Alta luz: | punta de prueba actual del osciloscopio,punta de prueba del amperio del osciloscopio |
abrazadera gris del ancho de banda 1000A/5A del color los 2M del conector del plátano de 4m m en el transformador corriente del CT
Las abrazaderas actuales se utilizan típicamente para leer la magnitud de corriente alternada (AC) y, con la instrumentación adicional, la fase y la forma de onda pueden también ser medidas.
La abrazadera de la CA-solamente de GFUVE en CT P50-1000a aplica la medida actual para las lecturas directas en DMM, madereros, ancho de banda de la Mejor-en-clase hasta 200mHz. Se construyen a los últimos estándares de la seguridad y de funcionamiento, y llevan la marca del CE.
La abrazadera de GFUVE en el transformador corriente se diseña para la instalación rápida y fácil. La abrazadera en el transformador corriente utiliza centro magnético de la aleación de níquel e hierro o silicio y base amorfa, con características de la precisión tamaño pequeño, alta, de la buena estabilidad y de la capacidad antiinterferente fuerte.
Porqué elija la abrazadera de GFUVE en el CT. La línea más completa de abrazadera en el CT. ® de GFUVE el proveedor más grande del mundo, modelos actuales de la punta de prueba de las ofertas capaces exactamente de la medición del µA bajo a la gama de ka. Una amplia variedad de configuraciones y de tamaños de mandíbula están disponibles. Los tipos de la punta de prueba incluyen base de hierro, Hall Effect, la puerta de flujo, y Rogowski etc.
Los metros de la abrazadera del transformador corriente de GFUVE se equipan de los mandíbulas rígidos de hecho del hierro de la ferrita. Los mandíbulas son envueltos individualmente por las bobinas del alambre de cobre. Junto, forman un centro magnético durante medidas. Su operación básica es como la de un transformador. Trabaja con una vuelta primaria, o el enrrollamiento, que en casi todos los casos es el conductor.
Características
Gama de la medida de 1mA a la CA 1200A
La abertura grande del mandíbula acomoda los conductores hasta dos 500kcmil
Diseño ergonómico mejorado y operación fácil
Alta base contenta del níquel metal
Se ajusta a EN 61010, CAT 600V III
Desplazamiento de fase bajo para la medida de poder
Diseñado para DMMs, los registradores, los madereros, los osciloscopios, el poder y los metros armónicos
UL, marca del CE
Usos
Medición de la calidad del poder
Cargas industriales grandes
Medición alrededor de paquetes del cable
Supervisión de la carga del poder
Análisis de forma de onda
Calibrador del metro de la energía
Parámetro
Parámetros eléctricos | |
Ratio | 1000: 1 o 2000:1 (modificado para requisitos particulares) |
Clase de la exactitud | 0,1%, 0,2%, 0,5% |
Corriente primaria | 0 - CA 1000A |
Salida secundaria | 1mV/A CA, 5mV/A o (modificado para requisitos particulares) |
Max. Cont. Corriente de entrada | 1200A |
Sobre categoría del voltaje | CAT III 600V |
Señal de salida | 333mV, 500mV, 1V, 2V, CA 5V en la corriente de entrada nominal |
Exactitud (gama 1000A) | |
0-10A | los ≤0.5% |
10-100 | los ≤0.2% |
10-1200A | los ≤0.1% |
Desplazamiento de fase (gama 1000A) | |
0-10A | ≤0.5° |
10-100 | ≤0.2° |
100-1200A | ≤0.1° |
Gama de frecuencia | 40Hz-2000Hz |
Fuerza dieléctrica | 3KV 50Hz/60Hz en 1 minuto |
Gama de temperaturas | -20°C a +55°C |
Salida | cable de 2,5 metros con el conector D01 |
Conductores no aislados máximos del voltaje | 600 V |
Estándar | EN 61010-1, EN 61010-2-032, IEC60044-1 |
Instalación | Tipo de la abrazadera |
Modo de salida | Ventaja hecha salir (los 2.5m) |
Parámetros mecánicos | |
Dimensiones (L x W x H) (milímetros) | 102,9 x 219,6 x 28 |
(G) del peso | 550 |
Llevando a cabo el diámetro de alambre (milímetros) | φ50 |
Abertura máxima del mandíbula (milímetro) | 50 |
Color | Gris o azul |
Material | PC+ABS+Polycarbonate, UL94 V0 |
Selección
Modelo | Corriente de la tarifa | Corriente máxima | Voltaje secundario | Ratio de la bobina | Resistencia de la carga | Exactitud |
P50V1-1000 | 1000A | 1200A | 1V | 1000:1 | modificado para requisitos particulares | 0,1% |
P50V2-1000 | 1000A | 1200A | 2V | 1000:1 | modificado para requisitos particulares | 0,1% |
P50V4-1000 | 1000A | 1200A | 4V | 1000:1 | modificado para requisitos particulares | 0,1% |
P50V5-1000 | 1000A | 1200A | 5V | 1000:1 | modificado para requisitos particulares | 0,1% |
P50V10-1000 | 1000A | 1200A | 10V | 1000:1 | modificado para requisitos particulares | 0,1% |
P50V1-500 | 500A | 600A | 1V | 1000:1 | modificado para requisitos particulares | 0,2% |
P50V2-500 | 500A | 600A | 2V | 1000:1 | modificado para requisitos particulares | 0,2% |
P50V4-500 | 500A | 600A | 4V | 1000:1 | modificado para requisitos particulares | 0,2% |
P50V5-500 | 500A | 600A | 5V | 1000:1 | modificado para requisitos particulares | 0,2% |
P50V10-500 | 500A | 600A | 10V | 1000:1 | modificado para requisitos particulares | 0,2% |

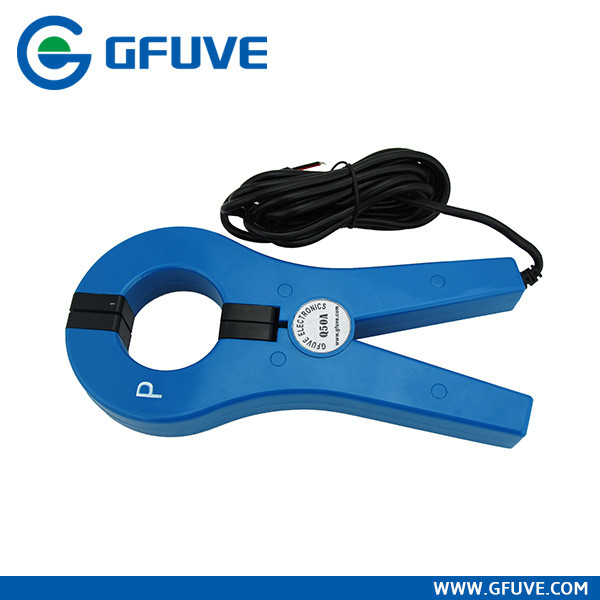

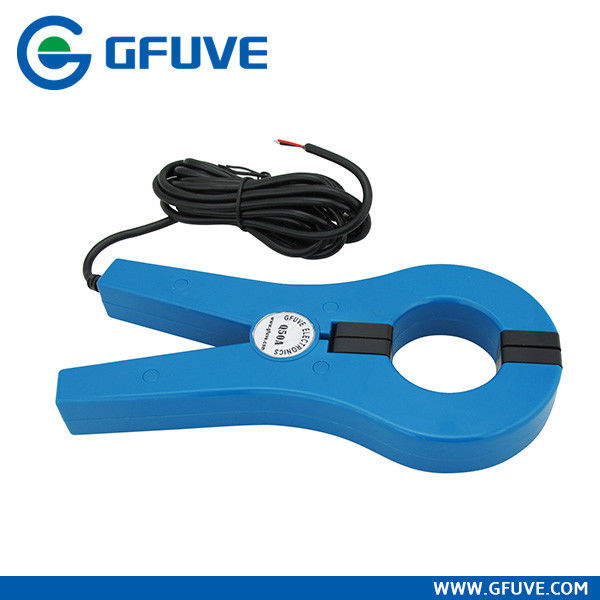

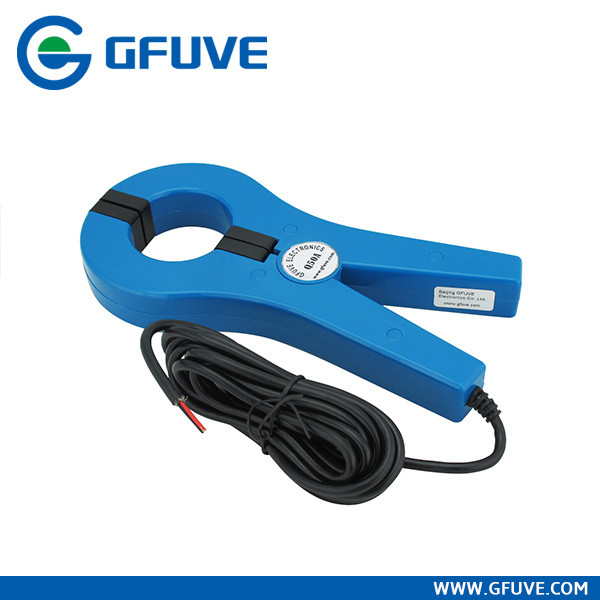

Foto
